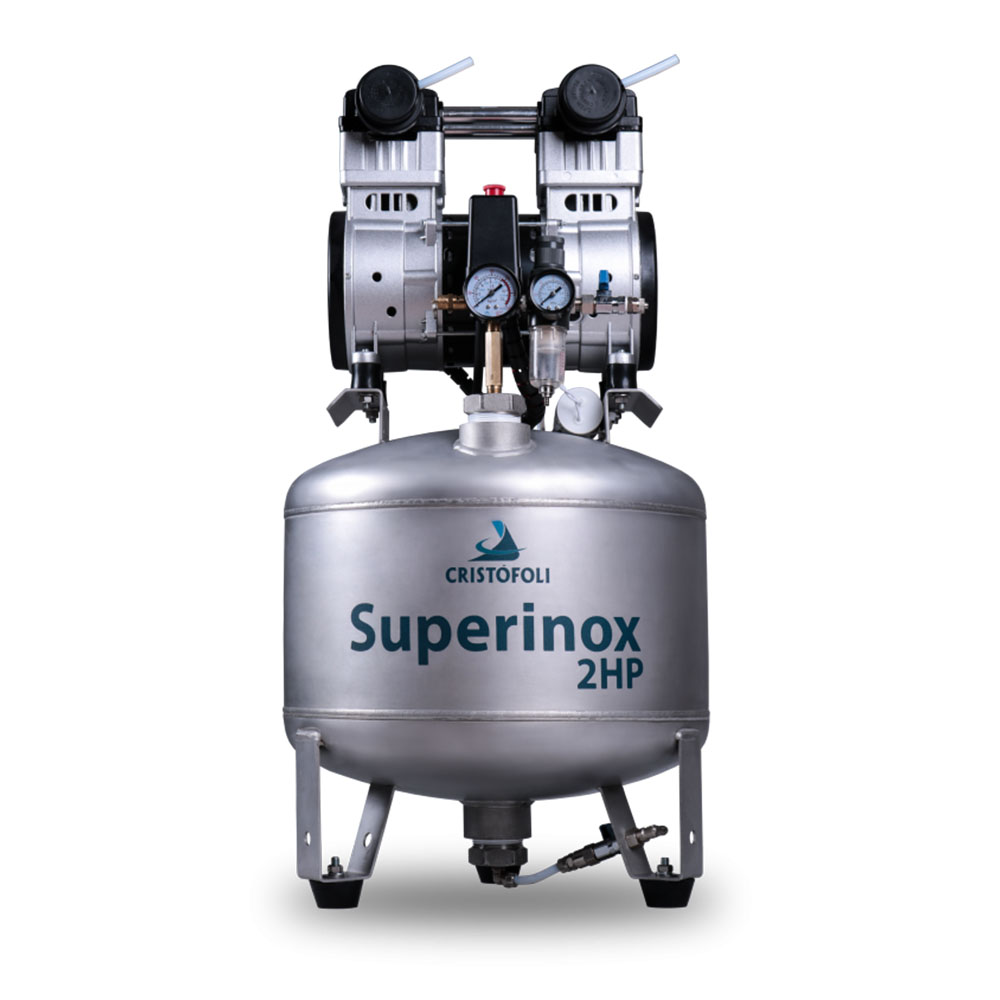

COMPRESSOR SUPER INOX 2HP 40 LITROS DE CAPACIDADE - CRISTÓFOLI
Apresentamos o Compressor Super Inox 2HP, o que há de mais moderno em sistema de ar comprimido para as áreas odontológica e médica. Com um design compacto e silencioso, este compressor oferece alta eficiência e durabilidade, atendendo às mais rigorosas normas de qualidade e segurança.
O Compressor Super Inox é isento de óleo, ideal para consultórios odontológicos e procedimentos laboratoriais. Ele é capaz de atender até dois consultórios sem bomba de vácuo ou três consultórios com bomba de vácuo, garantindo versatilidade e eficiência para diferentes necessidades.
BENEFÍCIOS
- Reservatório 100% em aço inox.
- Alças de transporte em aço Inox 304.
- Capacidade para 2 consultório sem Bomba de Vácuo (Até 2 sugadores simultâneos) ou 3 consultórios com Bomba de Vácuo.
- Compacto, silencioso, isentos de óleos, vapores e odores.
- Alta potência com grande desempenho.
- Fusível térmico que protege o motor de sobrecarga, quedas ou picos de tensão de temperatura excessiva.
- Atende a norma de Regulamentadora de caldeiras e vasos de pressão NR-13
- Vida útil 10 anos.
CARACTERÍSTICAS
- Fabricado em aço inox ASTM - 1240, ASME - SA240/M Tipo 304.
- Tampão sextavo 1 ½ polegada superior e inferior para inspeções em aço inox 304.
- Dois nanômetros: um para verificar a pressão interna do reservatório e outro para a pressão de saída de ar.
- Dreno de alta eficiência para eliminar a condensação da umidade do ar interior do reservatório
- Filtros na entrada de ar que impede a aspiração de poeira pelo motor.
- Motor: com 2 HP e 2 cabeçotes.
- Válvula de segurança para alívio de pressão com selo ASME.
- Fabricado dentro do padrão ASME (American Society of Mechanical Engineers).
- Ruido de acordo com o estabelecido pela portaria Ministerial do Trabalho.
MODO DE USO
1. Conecte o cabo de energia à rede elétrica.
2. Verifique se o registro de drenagem e de saída de ar para o consultório estão fechadas.
3. Ligue o equipamento na chave liga/desliga localizada sobre o pressostato para aposição.
4. Ao entrar em funcionamento. O pino do filtro de saída de ar. Ficará aberto e emitirá um ruído de vazamento de ar, à medida que a ´pressão do reservatório aumentar, o pino fechará o filtro automaticamente.
5. Aguarde até que o reservatório esteja cheio e o motor entre em repouso.
6. Verifique se a pressão exibida no manômetro do regulador de pressão (menor) está marcando 0,7 MPa / 5 Bar / 72, 5 Psi ou 5,a kgf/cm², então abra o registro de saída do ar.
FUNCIONAMENTO
O ar é comprimido dentro do reservatório e um manômetro (maior) exibe a pressão em seu interior.
Quando a pressão no reservatório ultrapassar 0,8 MPa / 8 Bar / 116 psi ou 8,16 kgf/cm², o motor será desligado automaticamente.
Quando a pressão atingir o limite inferior de 0,5 MPA / 5 bar / 72,5 psi ou 5, 1 kgf/cm². O pressostato acionará o motor novamente até que seja alcançado o limite máximo. E assim sucessivamente.
A instalação elétrica deve seguir obrigatoriamente os dados da tabela abaixo.
MODELO |
DISJUNTOR |
VOLTAGEM |
DIÂMETRO DA FIAÇÃO (BITOLA) |
CONTROLE NOMINAL |
Super Inox 2HP (127V) |
20 A |
127 V AC (114 V - 140 V) |
Para uma distância de até 5 m do disjuntor até a tomada do equipamento, a fiação deverá ser de 2,5 mm; de 5 a 15 m, fiação de 4 mm, de 15 a 50 m utilize fiação de 6 mm. |
11,7 A |
Super Inox 2HP (220 V) |
20 A |
220 V AC (198 V - 240 V) |
Para uma distância de até 5 m do disjuntor até a tomada do equipamento, a fiação deverá ser de 2,5 mm; de 5 a 15 m, fiação de 4 mm, de 15 a 50 m utilize fiação de 6 mm. |
6,8 A |
ESPECIFICAÇÕES TÉCNICAS
Pressão mínima e máxima de trabalho: 0,5 ~ 0,8 Mpa, 72,5 ~116 psi ou 5,1 ~ 8,16 kgf/cm²
Velocidade: 1.660 RPM.
Número de polos: 4.
Estágios (números de pistões): 2.
Cabeçote: 2.
Reservatório (acabamento interno): Inox ASTM - A240, ASME - SA240/SA240M Tipo 304.
Capacidade do reservatório: 40L.
Deslocamento de ar (vazão): 320 I/min.
Nível de ruído (1m de distância): 70 dB (A).
Peso Líquido: 35,6 Kg
Peso Bruto Embalado: 45,8 Kg
Dimensões Produto (LxAxP): 41cm x 92cm x 41 cm.
Dimensões Caixa (LxAxP): 44cm x 92cm x 44cm.
Voltagem: 127 ou 220v.
Frequência: 60 Hz.
Potência e consumo de energia: 2 HP / 1491. 4 W / 1,49 kW/hora.
Temperatura de trabalho adequado: 5°C a 40 °C.
Umidade relativa do ar: 80% (máximo).
Referência: ASME, Seção VIIII - Div. 1:2023.
PMTA (Pressão Máxima de trabalho Admissível) 0,83 Mpa (8,3bar)
PTH (Pressão de teste Hidrostática) 1,10 Mpa (1 1 bar).
Classe: C.
Grupo: 5.
Categoria: V.
Certificações: Os compressores Super Inox 2hp são equipamentos fabricados pela Cristofoli Biossegurança, empresa cujo Sistema de Gestão de qualidade é certificado pela ISO 13485 e atende aos requisitos da RDC 665/2022 - BPF - Boas Práticas de Fabricação - Anvisa. Fabricação de Vasos de pressão Seiada seguindo os mais altos padrões de qualidade preconizado no regulamento técnico da qualidade e os requisitos de avaliação da comidade para Caldeiras e Vasos de Pressão de produção Seiada sugerido pelo INMETRO - Portaria 120/2021.
ITENS INCLUSO
01- Compressor Super Inox 2Hp 40L.
02- Filtro para entrada de ar.
01- Prontuário de vaso de pressão.
01- Manual de instruções.
